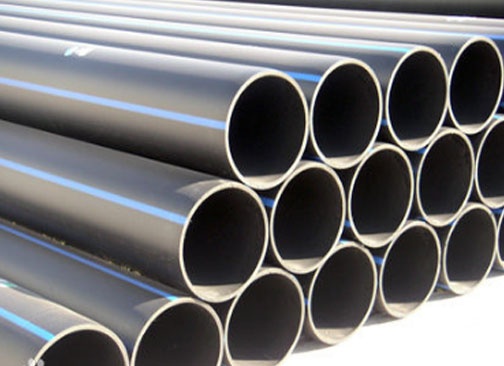

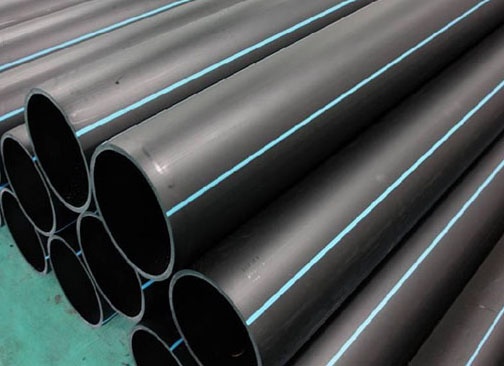

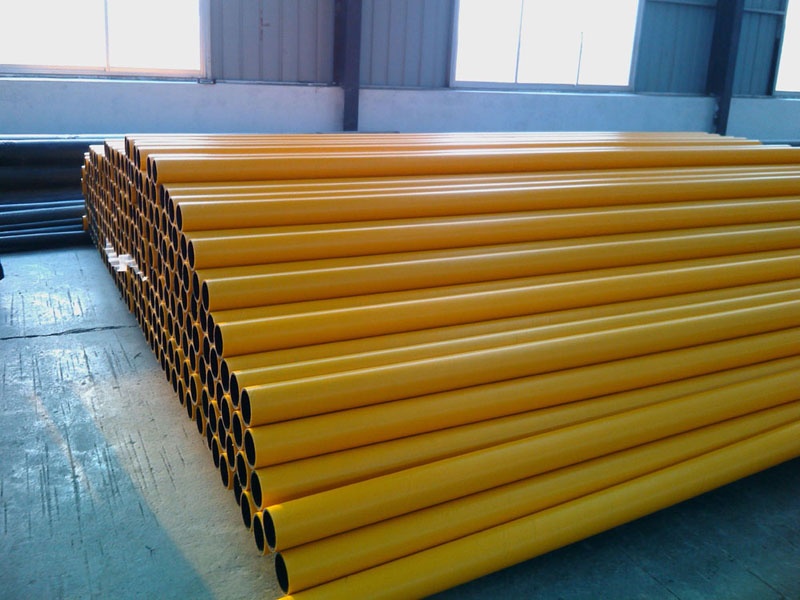

钢丝网骨架塑料复合管是一种经过改良的新型的钢骨架塑料复合管,这种管材又称为strp管。这种新型管道是用高强度过塑钢丝网骨架和热塑性塑料聚乙烯为原材料,钢丝缠绕网作为聚乙烯塑料管的骨架增强体,以高密度聚乙烯(HDPE)为基体,采用高性能的HDFE改性粘结树脂将钢丝骨架与内、外册高密度聚乙烯紧密地选接在一起。成功地解决了钢、聚乙烯间无选接因子的问题,使之具有优良的复合效果。因为有了高强度钢丝增强体被包覆在连续热塑性塑料之中,因此这种复合管克服了钢管和塑料管各自的缺点,而又保持了钢管和塑料管各自的优点。钢丝网骨架塑料复合管,采用了优质的材质和先进的生产工艺,使之具有更高的耐压性能。同时,该复合管具有优良的柔性,适用于长距离埋地用供水,输气管道系统。钢丝网骨架聚乙烯复合管是聚乙烯电熔管件。连接时,利用管件内部发热体将管材外层塑料与管件内层塑料熔融,把管材与管件可靠地连接在一起。
钢丝网骨架聚乙烯给水复合管材公称外径、公称压力、公称壁厚及极限偏差
标准:CJ/T189—2007
外观:管材内外表面应平整光滑,色泽均匀,不得有钢丝裸露及明显的划痕、气泡等缺陷。
公称半径dn(mm) | 公称压力Mpa | |||||||
0.8 | 1 | 1.25 | 1.6 | 2 | 2.5 | 3.5 | ||
基本尺寸 | 极限偏差 | 公称厚度en及极限偏差/mm | ||||||
50 | 1.2 | 4.5 +1.2 | 5.0 +1.2 | 5.5 +1.5 | 1.5 | |||
0 | 0 | 0 | 0 | 5.5 0 | ||||
63 | 1.2 | 4.5 +1.2 | 5.0 +1.2 | 5.5 +1.5 | 5.5 +1.5 | |||
0 | 0 | 0 | 0 | 0 | ||||
75 | 1.2 | 5.0 +1.2 | 5.0 +1.2 | 5.5 +1.5 | 6.0 +1.5 | |||
0 | 0 | 0 | 0 | 0 | ||||
90 | 1.4 | 5.5 +1.5 | 5.5 +1.5 | 5.5 +1.5 | 6.0 +1.5 | |||
0 | 0 | 0 | 0 | 0 | ||||
110 | 1.5 | 5.5 +1.5 | 5.5 +1.5 | 7.0 +1.5 | 7.0 +1.5 | 7.5 +1.5 | 8.5 +1.5 | |
0 | 0 | 0 | 0 | 0 | 0 | 0 | ||
140 | 1.7 | 5.5 +1.5 | 5.5 +1.5 | 8.0 +1.5 | 8.5 +1.5 | 9.0 +1.5 | 9.5 +1.5 | |
0 | 0 | 0 | 0 | 0 | 0 | 0 | ||
160 | 2 | 6.0 +1.5 | 6.0 +1.5 | 9.0 +1.5 | 9.5 +1.5 | 10.0 +2.0 | 10.5 +2.0 | |
0 | 0 | 0 | 0 | 0 | 0 | 0 | ||
200 | 2.3 | 6.0 +1.5 | 6.0 +1.5 | 9.5 +1.5 | 10.5 +2.0 | 11.0 +2.0 | 12.5 +2.2 | |
0 | 0 | 0 | 0 | 0 | 0 | 0 | ||
225 | 2.5 | 8.0 +1.5 | 8.0 +1.5 | 10.0 +2.0 | 10.5 +2.0 | 11.0 +2.0 | ||
0 | 0 | 0 | 0 | 0 | 0 | |||
250 | 2.5 | 8.0 +1.5 | 10.5 +2.0 | 10.5 +2.0 | 12.0 +2.2 | 12.0 +2.2 | 12.5 +2.2 | |
0 | 0 | 0 | 0 | 0 | 0 | 0 | ||
315 | 2.7 | 9.5 +1.5 | 11.5 +2.0 | 11.5 +2.0 | 13.0 +2.5 | 13.0 +2.5 | ||
0 | 0 | 0 | 0 | 0 | 0 | |||
355 | 2.8 | 10.0 +1.5 | 12.0 +2.2 | 12.0 +2.2 | 14.0 +2.5 | |||
0 | 0 | 0 | 0 | 0 | ||||
400 | 3 | 10.5 +2.0 | 12.5 +2.2 | 12.5 +2.2 | 15.0 +2.8 | |||
0 | 0 | 0 | 0 | 0 | ||||
450 | 3.2 | 11.5 +2.0 | 13.5 +2.5 | 13.5 +2.5 | 16.0 +2.8 | |||
0 | 0 | 0 | 0 | 0 | ||||
500 | 3.2 | 12.5 +2.0 | 15.5 +2.8 | 15.5 +2.8 | 18.0 +3.0 | |||
0 | 0 | 0 | 0 | 0 | ||||
560 | 3.2 | 17.0 +3.0 | 20.0 +3.0 | |||||
0 | 0 | 0 | ||||||
630 | +3.2 0 | 20.0 +3.0 | 23.0 +3.0 | |||||
0 | 0 |
钢丝网骨架聚乙烯复合管矿用通用管材的公称压力、公称外径、最小壁厚及极限偏差
公称外径dn(mm) | 公称压力Mpa | |||||||
0.8 | 1 | 1.25 | 1.6 | 2 | 2.5 | 3.5 | ||
基本尺寸 | 极限偏差 | 最小壁厚及极限偏差/mm | ||||||
50 | 1.2 | 4.5 +1.2 | 5.5 +1.2 | 5.5 +1.5 | 5.5 +1.5 | |||
0 | 0 | 0 | 0 | 0 | ||||
63 | 1.2 | 4.5 +1.2 | 5.0 +1.2 | 5.5 +1.5 | 5.5 +1.5 | |||
0 | 0 | 0 | 0 | 0 | ||||
75 | 1.2 | 5.0 +1.2 | 5.0 +1.2 | 5.5 +1.5 | 6.0 +1.5 | |||
0 | 0 | 0 | 0 | 0 | ||||
90 | 1.4 | 5.5 +1.5 | 5.5 +1.5 | 5.5 +1.5 | 6.0 +1.5 | |||
0 | 0 | 0 | 0 | 0 | ||||
110 | 1.5 | 5.5 +1.5 | 5.5 +1.5 | 7.0 +1.5 | 7.0 +1.5 | 7.5 +1.5 | 8.5 +1.5 | |
0 | 0 | 0 | 0 |
0 |
产品特性
1、具有超过普通塑料管的强度、刚性、抗冲击性,类似于钢管的低限膨胀系数和抗蠕变性等优点。
2、内壁光滑输送阻力小,抗结垢能力强,钢丝网骨架塑料复合管制造时,采用最新的内外定型工艺,内壁比钢管光滑,当量绝对粗糙度为0.08mm,而钢管内表面当量绝对粗糙度为0.20mm在同等条件下,流量比钢管高30%以上,抗结垢能力比钢管高20%以上,尤其适用于水质较硬的地区输送水介质。
3、结构优良,管材的增强骨架与内外层塑料相互包容成为一个整体,无内外层塑料与增强体剥离之忧。
4、钢塑两种材料的复合均匀可靠,克服了PE管的快速开裂现象;由于钢塑两种材料是结构复合形式,所以不会发生塑料管难以克服的快速应力开裂现象。
5、耐磨性能好,钢丝网骨架塑料复合管道的基材,为管材专用的高密度聚乙烯,耐磨性能为钢管的6—7倍,在医药,石油及化工、煤炭等行业,有着广阔的应景前景。
6、重量轻,安装方便,管道连接采用电热熔接头,抗轴向拉伸力强,连接技术成熟可靠,管件品种规格齐全,可与其他各种管道、阀门、设备连接。
7、抗腐蚀性能力强,由于钢丝网骨架管基材采用高密度聚乙烯,具有优异的抗腐蚀能力,对非强氧化性酸、碱和有机溶剂介质有何好的防腐蚀性。对面具有同样的防腐能力,管道内外壁不需做防腐处理,使用方便寿命较其它管道长,尤其适用于市政埋地给水管网、港口码头、机场、电厂、石油、化工、食品等工业行业。
8、保温性能优良:钢骨架管具有优良的保温性能,钢管的导热系数为46.06Wm2K,而作基材的高密度聚乙烯导热系数为0.18W/m2K仅为钢管系数的1%,大大节约施工费用。
9、可通过调整钢丝直径、钢丝根数,生产出不同压力等级的管材。
10、管材总体可靠性能高,在正常使用下,寿命可达50年,综合性价比高且卫生无毒,是钢管、球墨管和纯塑料管的理性替代品。
11、其它综合性能:重量轻,运输安装简便,钢丝网骨架管与同规格塑料管重量相近,安装时不需要配备大量的施工工具,使安装更加简单、快捷,钢丝网骨架管保留了聚乙烯管的柔韧性能,更适用于地形的沉降和复杂地形。
12、经济性能突出,钢丝网骨架管在承压性能上,明显高于现形的PVC、PE、PP-R管,在综合性价比随管径增大尤其明显,与钢管及球墨铸管的成本比较考虑到防腐和使用寿命以安装施工成本,则价格优势尤为突出。
应用范围
钢丝网骨架塑料管道是一种性能优异的新型管道,广泛应用于油田、电厂、化工石化企业、自来水公司、市政燃气、海水利用管路等各领域。
1、市政工程:城市建筑给水、饮用水、消防水、热网回水、煤气、天然气输送、高速公路埋地排水等通道。
2、油田气田:含油污水、气田污水、油气混合物、二三次采油及输工艺用管。
3、化学工业:酸、碱、盐制造业,石油、化工、化肥、制药、纺织、印染、橡胶塑料等行业输送腐蚀性气体、液体、固体粉末的工艺管及排放管。
4、电力工程:工业用水、回水、供水、消防水、除尘、废渣等运输通道。
5、冶金矿山:用于有色金属冶炼中的腐蚀介质输送和矿浆、尾矿、通风管机工艺用惯。
6、海水输送:海水淡化工厂、海边电厂、海港城市的海水输送。
7、船舶制造:船舶污水管、排水管、压舱水管、通风管等等。
8、农业喷灌:深井管、滤水管、暗渠输送管、排水管、灌溉用管等。
注:
1、同种规格不同承受等级的复合管,钢丝直径、网格密度会有所不同;
2、公称压力为管材在20℃下输送水时的最大使用压力,若介质温度不同时,应进行修正;钢丝网骨架塑料复合管材及管件标准:中华人民共和国城镇建设行业标准CJ/T189——2007
钢丝网缠绕管的连接方式
1、卡箍式弹性连接
连接要求管端连接部位的螺旋槽内在密封区域要有不少于两个焊接的塑料密封块,密封块的高度与加强筋的高度相同。该连接结构由三层构成,是内层为薄壁橡胶套,紧套在管端起密封作用;中间层为一定厚度的具有良好弹性的发泡橡胶板,起填充作用,通过其变形可将外层不锈钢活套的紧箍压力均匀地传递到内层密封胶板上,从而消除了管端表面不平整、肋片高度不均匀及椭圆等因素对密封性能的影响;外层为开口不锈钢活套,通过活套上的紧固螺栓可调整活套对内层橡胶套的紧箍力以确保密封,同时不锈钢活套可起到对管材连接部位的环刚度的补偿作用,为保证不锈钢卡箍和管材同寿命,进行二次防腐加工。
不锈钢钢箍连接时采用机械紧固的方法将相邻两管端连成一体的连接方法。该连接方法适用于管径Dn≤1200mm的塑钢缠绕管。
2、电熔管件连接
3、承插法兰钢片链接:在要求承压小于1.6Mpa时采用PE承插法兰及钢片联接。
热熔对接焊机主要性能技术参数
规格型号 | 可焊接规格 | 加热板最高温度 | 加热板表面温差 | 使用电源 | 总功率 | 整机重量 |
RDH-160/63 | 63,75,90,110,125,140,160 | 270℃ | ±5℃ | 220V | 2.7KW | 106Kg |
RDH-250/110 | 110,125,140,160,180,000,000,000 | 270℃ | ±5℃ | 220V | 3.95KW | 130Kg |
RDH-315/160 | 160,180,200,225,250,000,000 | 270℃ | ±5℃ | 220V | 4.95KW | 230Kg |
RDH-450/280 | 280,315,400,450 | 270℃ | ±7℃ | 380V | 8.2KW | 750Kg |
RDH-630/400 | 400,450,500,560,630 | 270℃ | ±7℃ | 380V | 12.2KW | 1028Kg |
RDH-800/630 | 630,710,800 | 270℃ | ±7℃ | 380V | 18KW | 1500Kg |
RDH-1200/800 | 63,071,080,090,010,000,000 | 270℃ | ±7℃ | 380V | 33.8KW | 3499Kg |
高密度设计 确保熔接质量
机构两边设置双夹工具,确保两管材准确对中;
特殊设计的加热板,表面温度分布更均匀;
大表盘,高精度防震压力表读数更清晰;
低启动压力,使焊接小口径管材更可靠;
增加渐生阀,使压力控制更精确;
严格机加工和装备质量控制,确保整体性能。
